Активный фильтр низкой частоты для сабвуфера


Статья посвящена новой разработке МАСТЕР КИТ “Активному фильтру низкой частоты для сабвуфера” . Набор NM2115 позволит радиолюбителю собрать простой и надежный активный фильтр НЧ для сабвуфера, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки.


На сегодняшний день никого не удивишь установкой сабвуфера в комнате или в автомобиле. Подобное решение для качественного и недорогого воспроизведения низких и сверхнизких частот стало уже стандартом де-факто. Применение сабвуферов крайне разнообразно. Их включают в состав домашней стереосистемы, домашнего кинотеатра, подключают к компьютеру и прикрепляют в багажнике автомобиля.

Предлагаемый набор NM2115 позволит радиолюбителю собрать простой и надежный активный фильтр НЧ для сабвуфера, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки. Использование активного фильтра избавит Вас от установки громоздкого пассивного ФНЧ на выходе УМ, обладающего низким КПД.

Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера. Он хорошо зарекомендовал себя при работе совместно с мощным автомобильным усилителем NM2034 (70 Вт/12 В).


Технические характеристики

Напряжение питания 3…32 В
Ток потребления 6 мА
Частота среза 100 Гц
Усиление в полосе пропускания 6 дБ
Затухание вне полосы пропускания 12 дБ/Окт
Размеры печатной платы 37x27 мм

Описание работы модуля

Фильтр (неинвертирующий, второго порядка) выполнен на сдвоенном операционном усилителе LM358 (DA1). Светодиод HL1 индицирует работу устройства, потенциометром R1 осуществляется регулировка уровня входного сигнала.

Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера.

Принципиальная электрическая схема устройства показана на рис. 1. Перечень элементов дан в табл. 1.


Рисунок 1. Схема электрическая принципиальная активного фильтра НЧ для сабвуфера


Таблица 1. Перечень элементов

Позиция Наименование Примечание Кол.
С1, С6 0,47 мкФ/63 В Тип K73-17 2
С2, С3 0,01 мкФ (103) 2
С4 100 мкФ/16 B б/п 1
C5 0,1 мкФ (104) 1
DA1 LM358 Допустимая замена LM258 1
HL1 Диод светоизлучающий 3 мм, зеленый 1
R1 100 кОм Подстроечный резистор 1
R2, R3 47 кОм Желтый, фиолетовый, оранжевый 2
R4, R6, R9 100 кОм Коричневый, черный, желтый 3
R5 68 кОм Голубой, серый, оранжевый 1
R7, R8 200 кОм Красный, черный, желтый 2
R10 2 кОм Красный, черный, красный 1

Конструкция

Внешний вид устройства показан на рис. 2, печатная плата на рис. 3, расположение элементов на рис. 4.



Рисунок 2. Внешний вид активного фильтра НЧ для сабвуфера

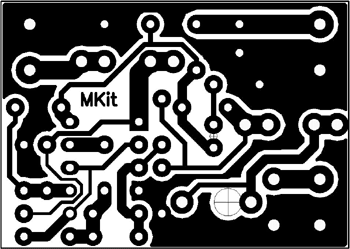

Рисунок 3. Печатная плата (вид со стороны печати)

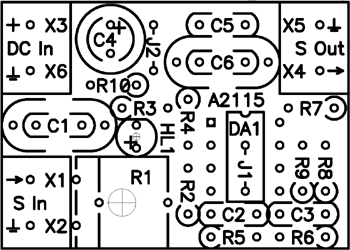

Рисунок 4. Расположение элементов на печатной плате


Конструктивно блок выполнен на печатной плате из фольгированного стеклотекстолита размерами 37х27 мм.

Конструкция предусматривает установку платы в корпус BOX-M01, который входит в комплект набора.


ЗАКЛЮЧЕНИЕ

Чтобы сэкономить время и избавить Вас от рутинной работы по поиску необходимых компонентов и изготовлению печатной платы МАСТЕР КИТ предлагает набор NM2115. Набор состоит из заводской печатной платы, всех необходимых компонентов, руководства по сборке и настройке устройства.

Набор NM2115 хорошо зарекомендовал себя при работе совместно с мощными усилителями низкой частоты МАСТЕР КИТ: NK057, NM2011, NM2012, NM2031, NM2032, NM2033, NM2034.

Более подробно ознакомиться с ассортиментом и техническими характеристиками можно с помощью каталога “МАСТЕР КИТ” и на нашем сайте, на которых представлено много полезной информации по электронным наборам и модулям МАСТЕР КИТ. На сайте приведены адреса магазинов, где можно купить электронные наборы и модули, работает “Конференция” и электронная подписка на рассылку новостей. В разделе “КИТы в журналах” предложены радиотехнические статьи c описанием новых разработок (с приложением схем и чертежей печатных плат), в других разделах сайта содержится много полезной информации для специалистов и радиолюбителей.

Наш ассортимент постоянно расширяется и дополняется новинками, созданными с использованием новейших достижений современной схемотехники и электроники.

Наборы и модули МАСТЕР КИТ и журналы “Радиолюбитель” покупайте в магазинах радиодеталей вашего города.
